Mengapa CAD Reconstruction Penting untuk Additive Manufacturing?
Additive manufacturing memberikan kebebasan desain yang jauh lebih besar dibandingkan proses manufaktur konvensional. Namun untuk memanfaatkan keunggulan tersebut, engineer perlu memiliki model yang dapat dimodifikasi dan dioptimalkan.
Dengan CAD reconstruction, pengguna dapat:

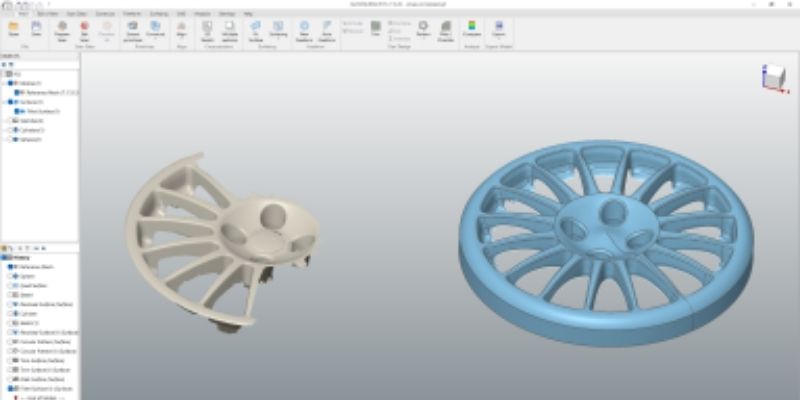

Optimasi Geometri
Engineer dapat memperbaiki desain sebelum dicetak, misalnya:
- Mengurangi massa komponen
- Menambah rib reinforcement
- Mengoptimalkan ketebalan dinding
- Membuat struktur yang lebih ringan
Memperbaiki Komponen Lama
Banyak spare part lama sudah tidak memiliki file CAD asli.
Melalui kombinasi:
- 3D scanning
- CAD reconstruction
- Additive manufacturing
perusahaan dapat memproduksi kembali komponen yang sudah tidak tersedia di pasaran.
Meningkatkan Akurasi Produksi
Model CAD memungkinkan kontrol dimensi yang lebih baik dibandingkan menggunakan mesh mentah.
Hal ini penting untuk komponen yang membutuhkan:
- Presisi tinggi
- Toleransi ketat
- Kesesuaian dengan komponen lain dalam assembly

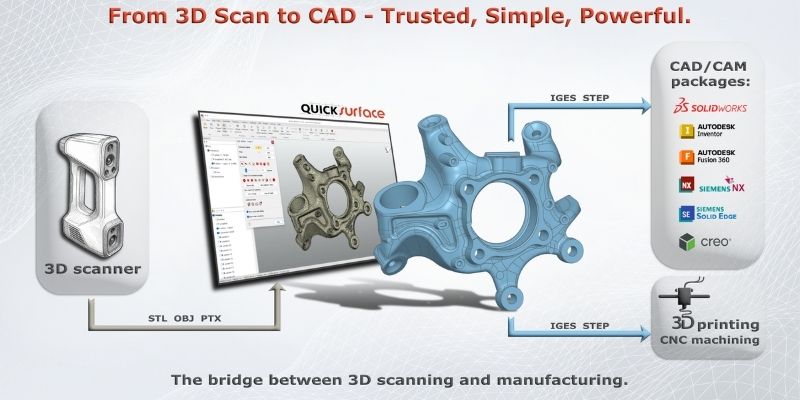

Workflow Reverse Engineering untuk Additive Manufacturing
Secara umum, alur kerja yang digunakan industri untuk mengubah objek fisik menjadi model yang siap diproduksi melalui additive manufacturing terdiri dari beberapa tahapan. Setiap langkah memiliki peran penting untuk memastikan hasil akhir memiliki akurasi dan kualitas yang sesuai kebutuhan engineering.
1. 3D Scanning
Proses dimulai dengan melakukan pemindaian objek fisik menggunakan 3D scanner. Teknologi ini menangkap bentuk dan dimensi objek secara detail, kemudian mengubahnya menjadi data digital berupa mesh 3D.
Kualitas data scan sangat memengaruhi tahapan berikutnya. Oleh karena itu, pemilihan scanner yang tepat serta teknik scanning yang baik menjadi faktor penting untuk mendapatkan hasil yang akurat. Semakin baik data yang diperoleh, semakin mudah proses rekonstruksi CAD dilakukan.
2. Mesh Processing
Data hasil scan biasanya masih memerlukan proses pembersihan sebelum dapat digunakan lebih lanjut. Pada tahap ini, engineer akan menghilangkan noise, memperbaiki area yang berlubang, menghapus data yang tidak diperlukan, serta memastikan mesh memiliki kualitas yang memadai.
Mesh yang bersih dan rapi akan membantu mempercepat proses reverse engineering sekaligus mengurangi potensi kesalahan saat pembuatan model CAD. Tahap ini sering dianggap sebagai fondasi yang menentukan kualitas hasil akhir.

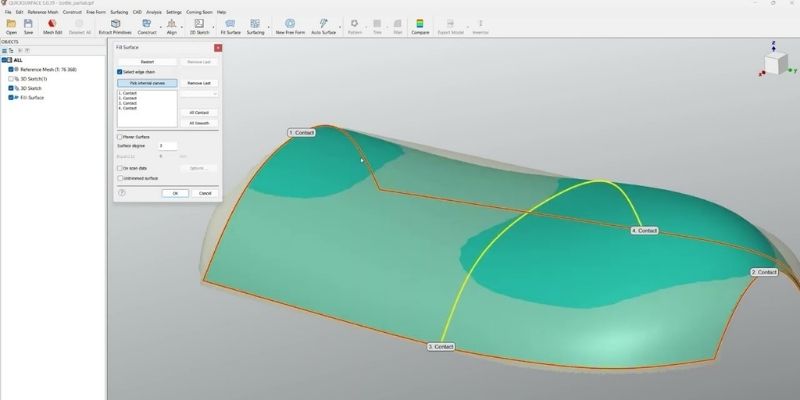

3. CAD Reconstruction

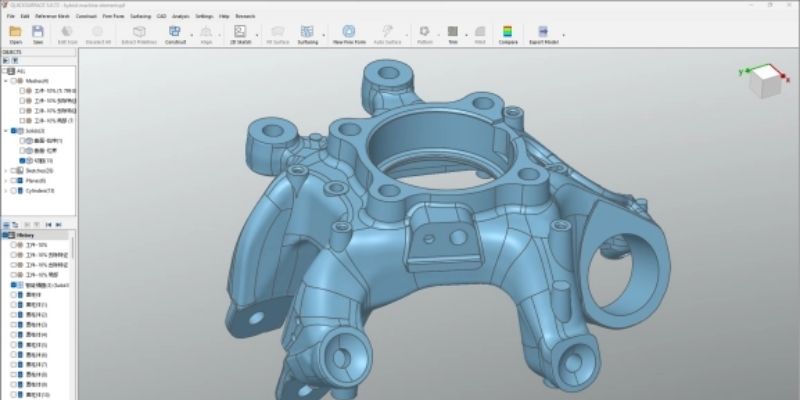

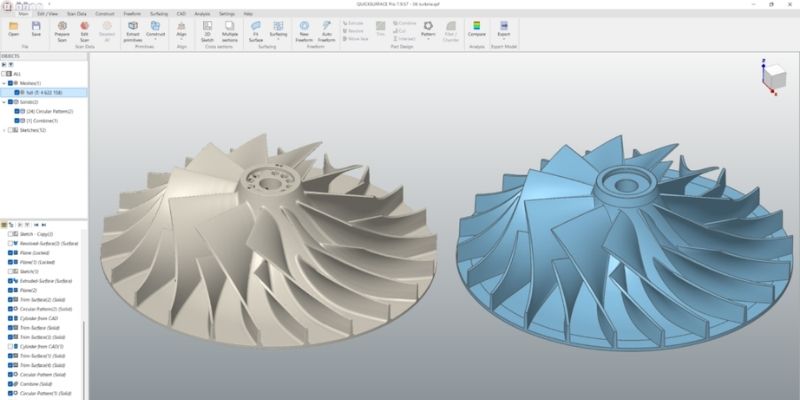

Setelah mesh siap digunakan, proses berikutnya adalah mengubah data tersebut menjadi model CAD parametrik. Inilah tahapan utama dalam workflow scan-to-CAD. Menggunakan software reverse engineering seperti QuickSurface, engineer dapat membuat sketch, kurva, surface, hingga feature parametrik berdasarkan geometri hasil scan. Berbeda dengan file mesh yang sulit dimodifikasi, model CAD parametrik memungkinkan perubahan desain secara lebih fleksibel dan terkontrol.
Model yang dihasilkan juga dapat digunakan kembali untuk dokumentasi engineering, simulasi, maupun proses manufaktur lainnya.
4. Desain Ulang (Optional)
Dalam banyak kasus, tujuan reverse engineering bukan hanya menyalin bentuk asli suatu komponen. Setelah model CAD berhasil dibuat, engineer dapat melakukan berbagai modifikasi untuk meningkatkan performa atau menyesuaikan kebutuhan produksi.
Sebagai contoh, komponen dapat dibuat lebih ringan, diperkuat pada area tertentu, atau disesuaikan dengan teknologi additive manufacturing yang akan digunakan. Tahap ini memberikan nilai tambah yang tidak dapat diperoleh jika hanya menggunakan file mesh hasil scan.
5. Additive Manufacturing
Setelah desain final disetujui, model CAD dapat digunakan untuk proses additive manufacturing atau 3D printing. Karena model sudah berbentuk CAD parametrik, engineer memiliki kontrol yang lebih baik terhadap dimensi, toleransi, serta fitur-fitur penting lainnya.
Selain digunakan untuk produksi komponen baru, workflow ini juga banyak dimanfaatkan untuk reproduksi spare part yang sudah tidak memiliki file desain asli, pengembangan produk, hingga proyek reverse engineering di sektor otomotif, aerospace, energi, dan manufaktur umum.
Peran QuickSurface dalam CAD Reconstruction
Salah satu software yang banyak digunakan untuk proses scan-to-CAD adalah QuickSurface.
QuickSurface dirancang untuk membantu engineer mengubah data hasil 3D scan menjadi model CAD yang dapat diedit. Software ini menyediakan berbagai tools untuk:
- Surface reconstruction
- Feature extraction
- Parametric modeling
- Hybrid modeling
- Reverse engineering part mekanikal maupun freeform
Selain versi standalone, QuickSurface juga tersedia dalam integrasi langsung dengan SOLIDWORKS sehingga proses rekonstruksi dapat dilakukan di dalam lingkungan CAD yang sudah familiar bagi engineer.
Kesimpulan
File STL hasil 3D scan memang merupakan langkah awal yang penting dalam proses reverse engineering. Namun untuk kebutuhan additive manufacturing yang sesungguhnya, file mesh saja sering kali belum cukup.
Dengan melakukan CAD reconstruction, perusahaan dapat memperoleh model yang lebih fleksibel, mudah dimodifikasi, kompatibel dengan workflow engineering, serta lebih siap untuk proses produksi menggunakan teknologi additive manufacturing.
Bagi perusahaan yang ingin memanfaatkan 3D scanning untuk reproduksi spare part, redesign produk, atau optimasi komponen untuk 3D printing, proses scan-to-CAD menjadi tahapan yang tidak boleh dilewatkan.
