Cara Membuat CAD dari Hasil 3D Scan: Workflow Reverse Engineering yang Lebih Cepat dan Akurat
Ketika File CAD Sudah Tidak Tersedia
Dalam dunia manufaktur, sering ditemukan kondisi di mana sebuah komponen masih tersedia secara fisik tetapi file CAD aslinya sudah hilang atau tidak pernah dibuat.
Situasi ini umum terjadi pada:
- Spare part mesin lama
- Komponen otomotif
- Mold dan tooling
- Produk hasil modifikasi lapangan
- Komponen impor yang tidak memiliki data desain
Daripada mengukur ulang secara manual, perusahaan kini menggunakan teknologi 3D scanning dan Scan-to-CAD untuk mengubah objek fisik menjadi model CAD yang dapat diedit kembali.
Apa Itu Scan-to-CAD?
Scan-to-CAD adalah proses mengubah hasil 3D scan menjadi model CAD parametrik yang dapat digunakan untuk:
- Redesain produk
- Reverse engineering
- Simulasi engineering
- Quality inspection
- Produksi ulang komponen
Secara sederhana workflow-nya adalah:
Objek Fisik → 3D Scan → Mesh (STL) → CAD Model → Produksi
Hasil akhirnya berupa file CAD seperti STEP atau IGES yang dapat dibuka dan diedit di software CAD.
Software dan 3D Scanner yang Digunakan
Untuk mendapatkan hasil reverse engineering yang akurat, kualitas data scan menjadi faktor yang sangat penting.

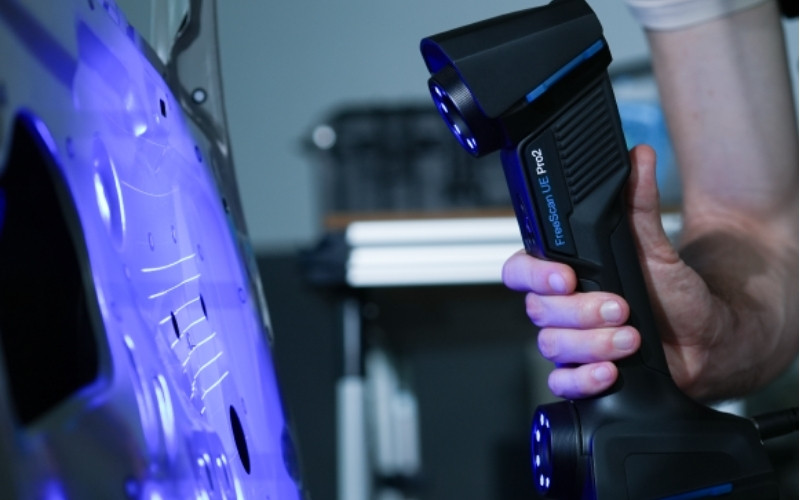

FreeScan Series (Metrology Grade)
Seri FreeScan dirancang untuk aplikasi industri yang membutuhkan akurasi tinggi dan konsistensi pengukuran.
Cocok untuk:
- Komponen mesin
- Mold & tooling
- Jig & fixture
- Quality inspection
- Reverse engineering presisi tinggi
Keunggulan utamanya adalah akurasi metrology-grade yang mampu menghasilkan data scan detail dan stabil untuk kebutuhan engineering.
QUICKSURFACE
Setelah proses scanning selesai, data mesh diolah menggunakan QUICKSURFACE untuk diubah menjadi model CAD yang dapat diedit kembali.
QUICKSURFACE memungkinkan engineer membuat:
- Parametric CAD Model
- Surface Model
- Solid Model
- STEP File
- IGES File
Kombinasi SHINING 3D Scanner dan QUICKSURFACE menjadi salah satu workflow Scan-to-CAD yang banyak digunakan dalam proses reverse engineering modern.
Langkah-Langkah Membuat CAD dari Hasil 3D Scan
1. Melakukan 3D Scanning

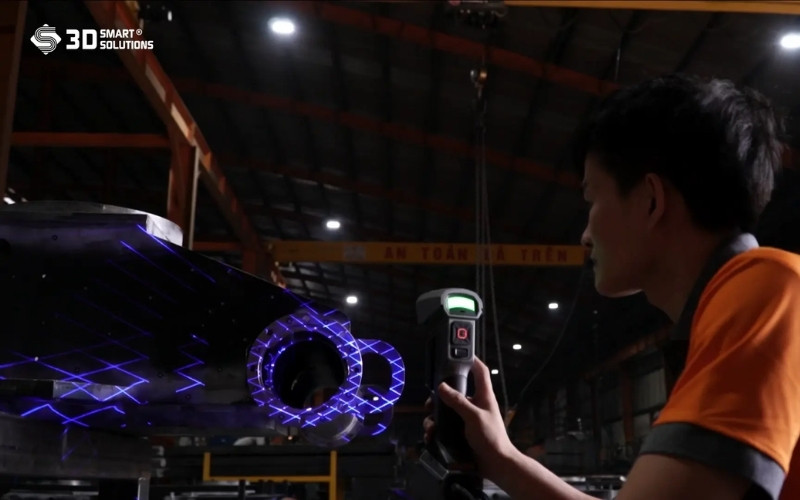

Objek dipindai menggunakan 3D scanner untuk mendapatkan bentuk geometrinya secara lengkap. Hasil proses ini berupa jutaan titik data yang membentuk representasi digital objek.
2. Membuat Data Mesh

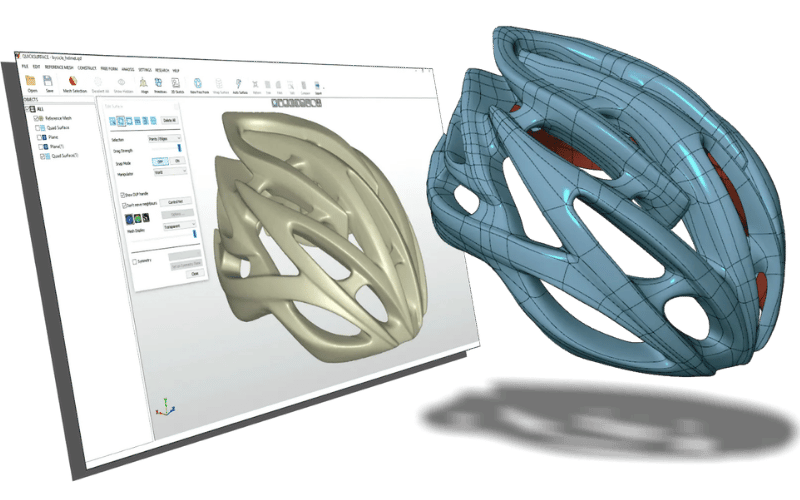

Data scan kemudian diproses menjadi file mesh seperti:
- STL
- OBJ
- PLY
Pada tahap ini biasanya dilakukan pembersihan data untuk menghilangkan noise dan menutup area yang
3. Mengubah Mesh Menjadi CAD

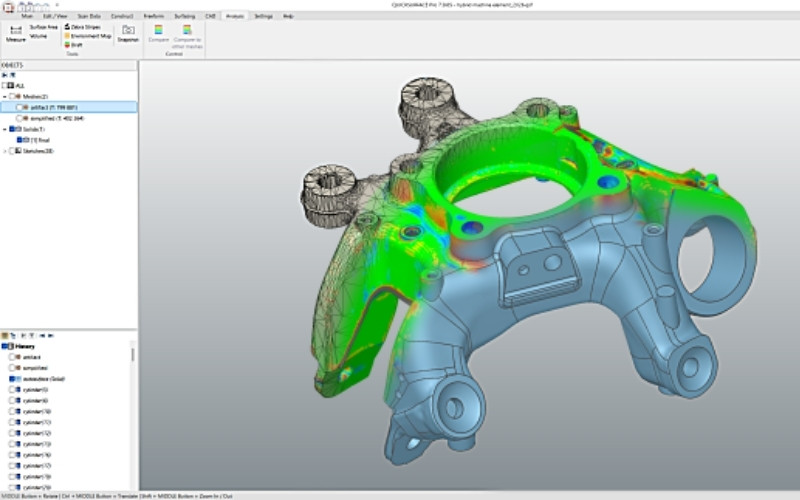

Data mesh diimpor ke QUICKSURFACE dan digunakan sebagai referensi untuk membangun model CAD baru.
Engineer akan membuat:
- Reference geometry
- Sketch parametrik
- Surface
- Solid feature
hingga terbentuk model CAD yang dapat diedit kembali.
4. Validasi Akurasi

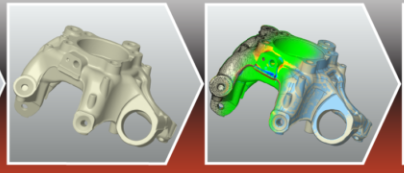

Model CAD yang sudah selesai dibandingkan dengan hasil scan asli menggunakan deviation analysis. Tujuannya untuk memastikan model CAD memiliki tingkat akurasi yang sesuai dengan objek fisik.
Contoh Penerapan Reverse Engineering
Reverse engineering banyak digunakan ketika perusahaan perlu membuat ulang komponen yang tidak memiliki file CAD.
Contohnya:
- Spare part mesin produksi
- Komponen otomotif lama
- Mold yang sudah aus
- Produk kompetitor untuk benchmarking
- Komponen custom yang perlu dimodifikasi
Dengan workflow Scan-to-CAD, proses rekonstruksi desain dapat dilakukan jauh lebih cepat dibandingkan pengukuran manual.
Kesimpulan
Membuat CAD dari hasil 3D scan kini menjadi solusi yang semakin banyak digunakan dalam dunia manufaktur dan engineering. Dengan menggunakan SHINING 3D Scanner seperti FreeScan Series, EinScan HX, atau EinScan H, kemudian dipadukan dengan software reverse engineering QUICKSURFACE, perusahaan dapat mengubah objek fisik menjadi model CAD parametrik yang siap digunakan untuk desain, inspeksi, maupun produksi. Bagi perusahaan yang sering menghadapi file CAD hilang, spare part obsolete, atau kebutuhan redesign produk, workflow Scan-to-CAD dapat mempercepat proses engineering sekaligus meningkatkan akurasi hasil akhir.
